请问3D显示问题

admin

jingling 发表于 2019-5-23 20:44
我也下载了论坛上的那个新的3D库，将变量Kisys3dmod路径指向下载的文件，也是不显示3D元件。 ...

Pcbnew里任意选择一个电阻或者电容，右键弹出菜单，点属性，查看 3D设置，看看3D模型路径正确吗？

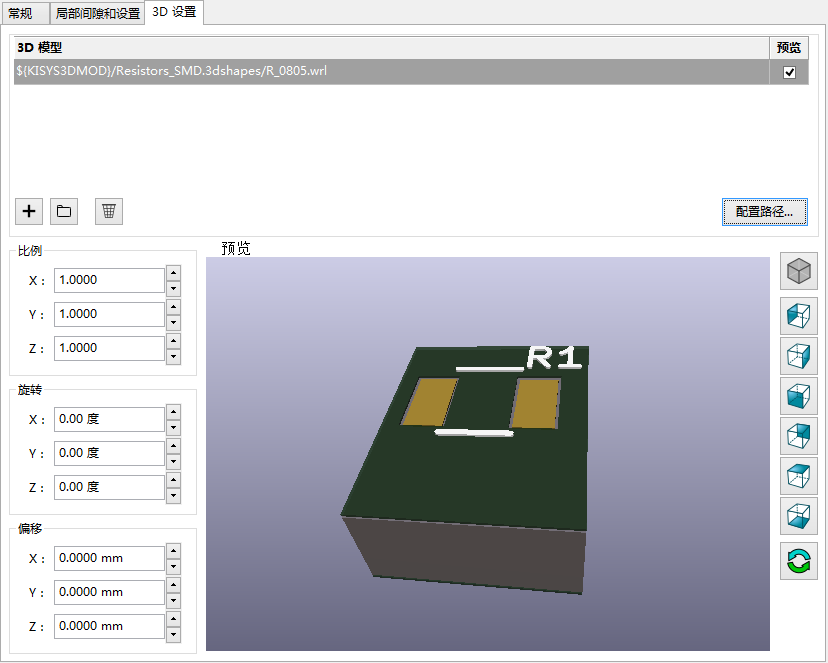

jingling

看不见元件的3D模型

admin

jingling 发表于 2019-5-24 08:47
看不见元件的3D模型

你用Windows自带的Print 3D这个app能打开你选中的这个R_0805.wrl文件吗？
也可以尝试导出step文件后用FreeCAD打开看看是否能正常显示？
3D机械模型我觉得是挺重要的一个功能

jingling

admin 发表于 2019-5-24 15:35
你用Windows自带的Print 3D这个app能打开你选中的这个R_0805.wrl文件吗？
也可以尝试导出step文件后用Fre ...

现在可以3D显示了，我是这样操作的：
打开零件属性，选择3D设置属性卡，再点击文件夹图标找到对应封装的3D零件位置-点击确认，就行了。

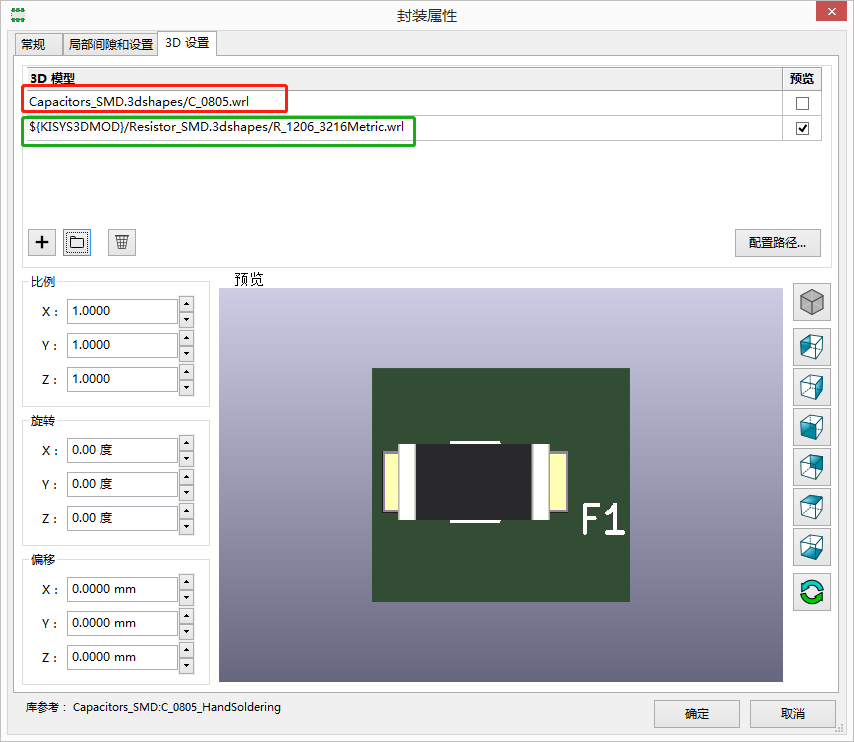

下面图中，红色方框内，是之前的位置，不可用，绿色框是我后添加的，可用。

如此这般，一个一个地修改对应全部零件。

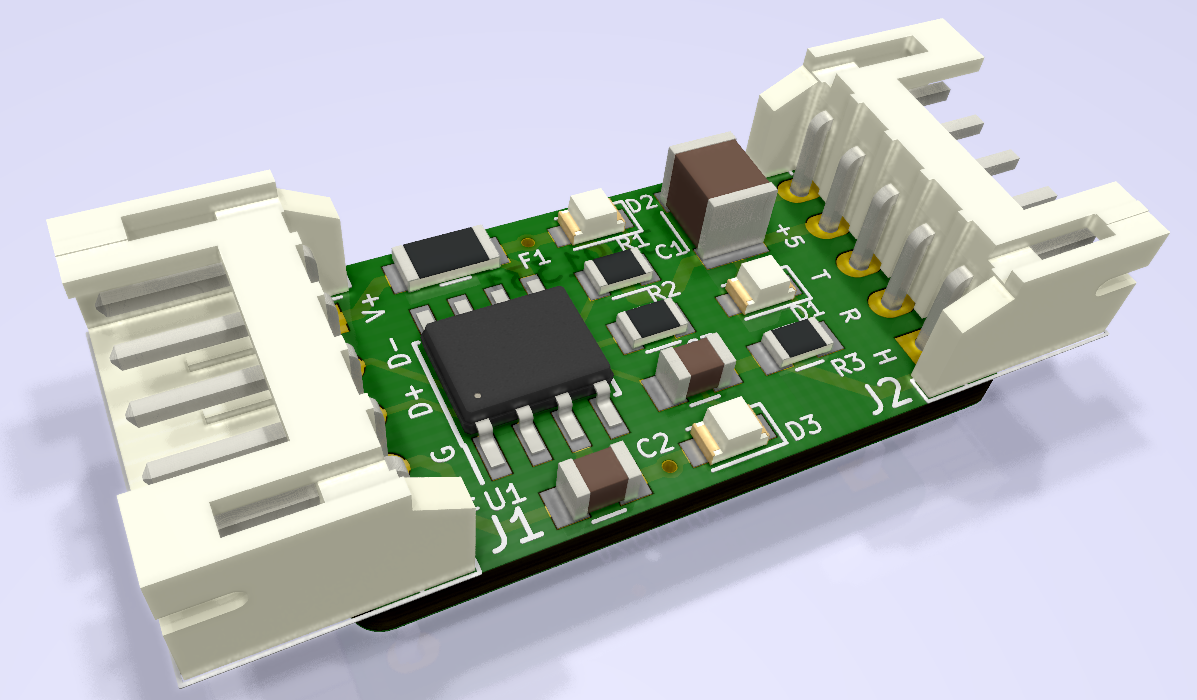

这是显示的3D效果图

admin

jingling 发表于 2019-5-24 16:35
现在可以3D显示了，我是这样操作的：
打开零件属性，选择3D设置属性卡，再点击文件夹图标找到对应封装的3 ...

我没太明白，在你12楼的回复的截图里，3D模型的路径也是有KISYS3DMOD这个路径前缀的呀？为什么不能正确显示呢？

jingling

admin 发表于 2019-5-24 17:38
我没太明白，在你12楼的回复的截图里，3D模型的路径也是有KISYS3DMOD这个路径前缀的呀？为什么不能正确显 ...

这个我也不清楚，我看修改无望，又很想体验一下3D效果，于是又重新安装了两遍kicad，还是不行，但最后一次我发现，我在零件属性里点击文件夹去找3D零件时，可以预览3D模型了，于是一个一个地添加了。至于你说的14楼模型地址和13楼一样，重新安装软件后，它发生了变化，变成红框中的位置了，我看位置不对，重新添加了，才发现这里可以预览3D模型了。

jingling

本来想总结一下，分享个啥经验出来，我今天折腾了不少时间，还是没有发现个所以然来，还是不了解软件，不知道是不是和win8.1的系统有关，因为我会偶然发现，在之前不能使用3D功能时，在库里浏览3D封装，预览窗口一般是没有内容的，但偶然会出现3D零件模型，来回点击几次又会没有预览了。另外就是，我在安装5.1.2版本之前，安装过4.0,7，只是打开过，并未使用，然后就直接卸载了，不知道是不是和这些也有关系，因为，我发现，我反复重装5.1.2的版本，那些变量配置的路径似乎有变化，我当时也没有仔细看这些内容，因为我不知道这些变量到底是做什么的，4.0.7的变量配置就更没有太关注。

admin

jingling 发表于 2019-5-25 22:51
本来想总结一下，分享个啥经验出来，我今天折腾了不少时间，还是没有发现个所以然来，还是不了解软件，不知 ...

"在之前不能使用3D功能时，在库里浏览3D封装，预览窗口一般是没有内容的，但偶然会出现3D零件模型，来回点击几次又会没有预览了"------KiCad虽然模型库比较全，但是也并不是所有封装都有对应3D模型的。所以有些封装可能只有焊盘，并没有实体3D模型。但是对于同一个元件，不应当出现有时显示有时不显示这种问题。
“重装KiCad路径有变化”------其实如果卸载干净然后按默认安装配置的话，也不应该会发生这种情况。4.0.7跟5.1在3D模型路径配置上我记得没有做改动。4到5的升级主要是原理图里的电路符号库的管理方式发生了变化，跟Pcbnew封装库的名称发生了变化。3D模型的路径是没有变过的。
在Win8上我没有用过KiCad，也许Win8上对3D显示的支持不够好？有没有试着使用FreeCAD来打开电路板step文件查看一下？

jingling

admin 发表于 2019-5-26 06:18
"在之前不能使用3D功能时，在库里浏览3D封装，预览窗口一般是没有内容的，但偶然会出现3D零件模型，来回点 ...

就是点击同一个模型，我记得是浏览电池座的3D库，就在库里点击那几个零件模型看，开始可以看见，来回点击了几个电池座的模型，后来就再也看不见了。


至于3D模型路径变化，你也看见了，前面截图里就有，可能是我不熟悉的缘故吧，是不是我之前装了一次4.0,7打开5.1版本的工程，然后工程里有什么配置导致路径变化，而我又没有完全卸载之前的版本。

jingling

另外，我想问的是，你们用KICAD的时候，如果全部采用软件默认的库模型，是不是在PCB编辑界面中也要一个一个地去配置元件的属性，选择对应的3D封装后才可以完整地3D显示，否则3D显示也只是显示PCB而不显示元件的3D模型？
