kicad10.0封装文本以及填充区问题

iceman136

PCB编辑器打开后出现两个问题：一个是封装文本中包含大量字符，无法在只保留位号的情况下关闭值；
第二个问题是填充区距离原件封装很远，重装之后还是有这两个问题，请问怎么设置解决

iceman136

补充图片

admin

关闭值有两个办法：一个是隐藏（只是在图层上暂时不显示，打印图层的时候还能看到），一个是设置为不可见（打印图层的时候也不显示）

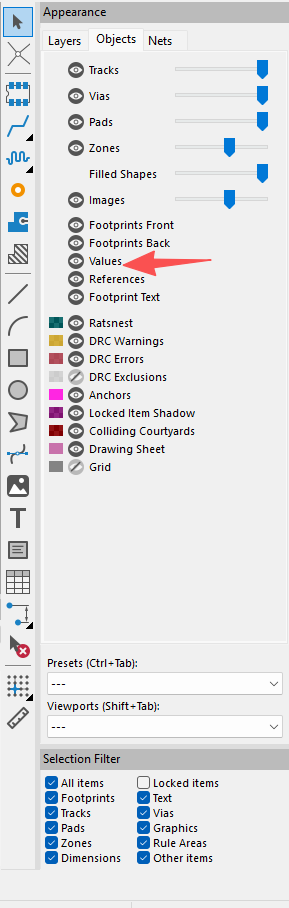

隐藏的方法：PCB编辑器右边窗口，外观，Objects里面找到Value，把小眼睛给取消选择就可以

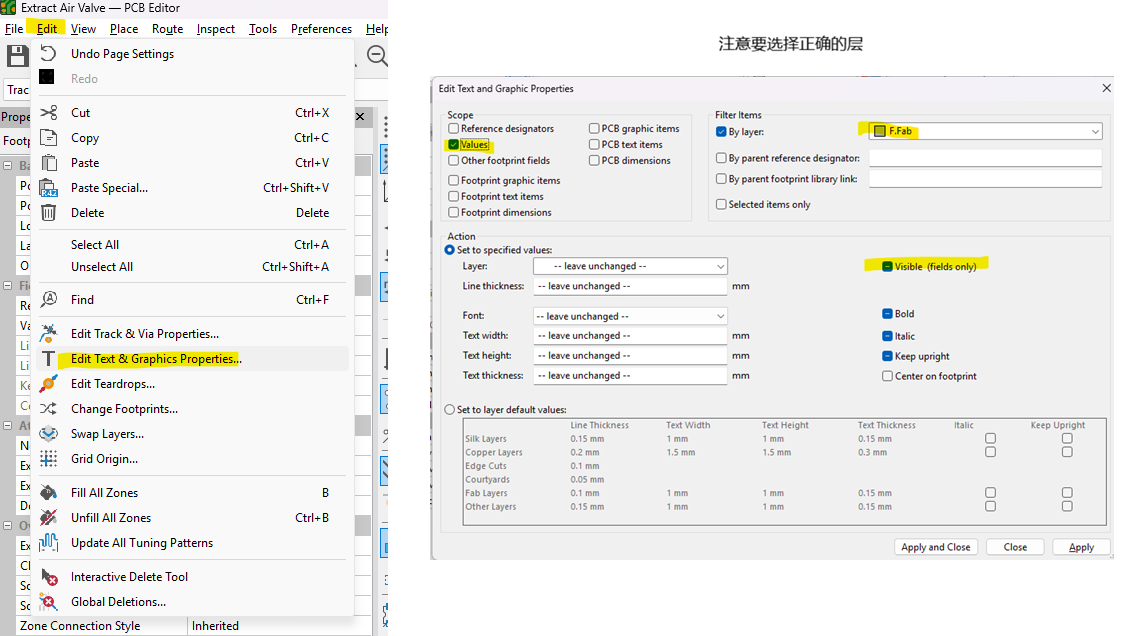

不可见的方法：
菜单栏点击编辑，选择文本和图形，接下来选择对应想要修改的层和想要修改的值（可以是元件号、值、其他文字等），把visible前面那个选择框取消选择就可以

admin

填充区距离原件封装很远 是什么意思？

另外，看你的图片，R81的值（那些浅黄色的字段）像是在丝印层，这是有意为之吗？正常导入的KiCad库不会这样。
